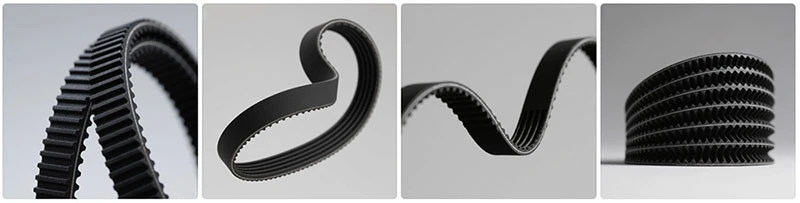

समय बेल्ट
इंजन टाइमिंग बेल्ट मुख्य घटक है जो इंजन वाल्व सिस्टम के सामान्य संचालन को नियंत्रित करता है। यह इंजन के क्रैंकशाफ्ट और कैंशाफ्ट को जोड़ता है। सटीक ट्रांसमिशन के माध्यम से, यह सुनिश्चित करता है कि इंजन वाल्व के खुलने और बंद होने का समय पिस्टन की गति की लय से पूरी तरह मेल खाता है, जिससे यह सुनिश्चित होता है कि इंजन के चार स्ट्रोक, अर्थात् सेवन, संपीड़न, शक्ति और निकास, व्यवस्थित तरीके से किए जाते हैं। इसका ट्रांसमिशन शून्य स्लिप ट्रांसमिशन प्राप्त करने और यह सुनिश्चित करने के लिए कि इंजन का प्रत्येक सिलेंडर व्यवस्थित तरीके से काम करता है, कैंशाफ्ट और क्रैंकशाफ्ट पुली दांतों के साथ बेल्ट बॉडी के दांतों की सटीक मेशिंग पर निर्भर करता है।
संरचना और सामग्री
आधार सामग्री उच्च शक्ति वाली रबर है, और तन्यता और पहनने के प्रतिरोध को बेहतर बनाने के लिए ग्लास फाइबर या स्टील वायर रस्सी को तन्य परत के रूप में अंदर एम्बेडेड किया जाता है।
बेल्ट बॉडी की सतह पर समान रूप से वितरित ट्रैपेज़ॉइडल दांतों में सटीक पिच होती है और ये संबंधित चरखी के दांत के खांचे के आकार के लिए उपयुक्त होते हैं।
विशेषताएँ
उच्च ट्रांसमिशन सटीकता: टाइमिंग बेल्ट का टूथ डिज़ाइन कैंषफ़्ट और क्रैंकशाफ्ट पर पुली दांतों के साथ पूरी तरह से मेल खाता है, जो शून्य स्लिप ट्रांसमिशन प्राप्त कर सकता है और बहुत छोटी सीमा के भीतर ट्रांसमिशन त्रुटि को नियंत्रित कर सकता है, आमतौर पर ± 1 डिग्री से अधिक नहीं, जो इंजन के वाल्व टाइमिंग चरण की सटीकता सुनिश्चित करने के लिए महत्वपूर्ण है।
कम शोर: टाइमिंग चेन की तुलना में, टाइमिंग बेल्ट ऑपरेशन के दौरान कम शोर पैदा करता है, जो वाहन के लिए एक शांत ड्राइविंग वातावरण प्रदान कर सकता है, विशेष रूप से पारिवारिक कारों की शांति आवश्यकताओं के लिए उपयुक्त।
हल्का वजन: रबर और फाइबर सामग्री से बना, यह धातु की चेन की तुलना में बहुत हल्का है, जो इंजन के समग्र भार को कम करने और कुछ हद तक इंजन की ईंधन अर्थव्यवस्था में सुधार करने में मदद करता है।
अपेक्षाकृत कम रखरखाव लागत: यद्यपि इसे नियमित रूप से बदलने की आवश्यकता होती है, प्रतिस्थापन प्रक्रिया अपेक्षाकृत सरल है, और सहायक उपकरण की लागत टाइमिंग श्रृंखला की तुलना में कम है। हालाँकि, अगर इसे समय पर नहीं बदला गया और टूट गया, तो इससे इंजन को गंभीर क्षति होगी और रखरखाव की लागत बहुत अधिक होगी।
अनुप्रयोग परिदृश्य
अधिकांश पारिवारिक कारों और हल्की यात्री कारों के इंजनों में टाइमिंग बेल्ट का व्यापक रूप से उपयोग किया जाता है। छोटे विस्थापन और कॉम्पैक्ट संरचना वाले कुछ इंजनों में, टाइमिंग बेल्ट के फायदे अधिक स्पष्ट हैं, और यह सीमित स्थान में सटीक ट्रांसमिशन प्राप्त कर सकता है।
सर्पेन्टाइन बेल्ट
सर्पेन्टाइन बेल्ट का नाम इसके "S"-आकार के संचरण पथ के लिए रखा गया है। यह एक मल्टी - ग्रूव फ्लैट बेल्ट है जो एक ही समय में इंजन पर कई सहायक घटकों को चला सकता है, जैसे जेनरेटर, एयर कंडीशनिंग कंप्रेसर, वॉटर पंप, पावर स्टीयरिंग पंप इत्यादि। इसका पावर ट्रांसमिशन बेल्ट बॉडी और प्रत्येक घटक के पुली के बीच घर्षण पर निर्भर करता है, और स्थिर ट्रांसमिशन सुनिश्चित करने के लिए टेंशनर स्वचालित रूप से मजबूती को समायोजित करता है।
संरचना और सामग्री
समग्र आकार सपाट है, जो ईपीडीएम (एथिलीन प्रोपलीन डायन मोनोमर रबर) या क्लोरोप्रीन रबर से बना है, जिसमें उच्च शक्ति वाले पॉलिएस्टर कॉर्ड का निर्माण किया गया है, जो लचीला और तन्य दोनों है।
सतह चिकनी है, और कुछ मॉडलों में घर्षण को बढ़ाने के लिए बेल्ट बॉडी के दोनों किनारों पर महीन रेखाएँ होती हैं।
विशेषताएँ
एकीकरण की उच्च डिग्री: एक सर्पेन्टाइन बेल्ट कई अलग-अलग सहायक घटकों को चला सकती है, जिससे इंजन डिब्बे में बेल्ट की संख्या काफी कम हो जाती है, इंजन लेआउट अधिक कॉम्पैक्ट हो जाता है, जगह की बचत होती है, और कई बेल्टों के बीच हस्तक्षेप के कारण विफलता की संभावना कम हो जाती है।
स्थिर संचरण दक्षता: यह उच्च गुणवत्ता वाली रबर सामग्री और प्रबलित परत डिज़ाइन को अपनाता है, जिसमें चरखी के साथ एक बड़ा संपर्क क्षेत्र, मजबूत घर्षण होता है, और ऑपरेशन के दौरान फिसलना आसान नहीं होता है। यह स्थिर रूप से शक्ति संचारित कर सकता है और विभिन्न सहायक घटकों के सामान्य संचालन को सुनिश्चित कर सकता है।
आसान रखरखाव: चूंकि केवल एक बेल्ट है, इसलिए इसे जांचना और बदलना अधिक सुविधाजनक है, जिससे रखरखाव का समय और लागत कम हो जाती है। साथ ही, सुसज्जित स्वचालित टेंशनर बेल्ट के तनाव को स्वचालित रूप से समायोजित कर सकता है ताकि यह सुनिश्चित हो सके कि बेल्ट हमेशा सर्वोत्तम कार्यशील स्थिति में है, जिससे मैन्युअल समायोजन की परेशानी कम हो जाती है।
लंबा जीवन: आधुनिक सर्पेन्टाइन बेल्ट ज्यादातर ईपीडीएम (एथिलीन प्रोपलीन डायन मोनोमर रबर) सामग्री से बने होते हैं, जिसमें अच्छा उम्र बढ़ने का प्रतिरोध, उच्च और निम्न तापमान प्रतिरोध और पहनने का प्रतिरोध होता है, और सेवा जीवन आमतौर पर 90,000 से 150,000 किलोमीटर तक पहुंच सकता है।
अनुप्रयोग परिदृश्य
आधुनिक कारों और एसयूवी में सर्पेन्टाइन बेल्ट का व्यापक रूप से उपयोग किया जाता है, विशेष रूप से कॉम्पैक्ट इंजन डिब्बों वाले मॉडल के लिए, जिनमें ट्रांसमिशन सिस्टम के एकीकरण और विश्वसनीयता के लिए उच्च आवश्यकताएं होती हैं। सर्पेंटाइन बेल्ट इन आवश्यकताओं को अच्छी तरह से अनुकूलित कर सकते हैं। इसके अलावा, कुछ लक्जरी मॉडलों में, वाहन के समग्र प्रदर्शन और विश्वसनीयता को बेहतर बनाने के लिए, सर्पेन्टाइन बेल्ट का उपयोग आमतौर पर सहायक घटकों के लिए ट्रांसमिशन डिवाइस के रूप में भी किया जाता है।
वी-बेल्ट
V-बेल्ट एक पारंपरिक "सिंगल-टास्क ट्रांसमिशन बेल्ट" है जिसमें एक समद्विबाहु समलम्बाकार (V-आकार का) क्रॉस-सेक्शन होता है। यह दोनों तरफ झुकी हुई सतहों के माध्यम से चरखी के वी - नाली में फिट बैठता है, और शक्ति संचारित करने के लिए घर्षण का उपयोग करता है। यह मुख्य रूप से एक ही सहायक घटक को चलाता है, जैसे पंखा, पानी पंप या एयर कंडीशनिंग कंप्रेसर।
संरचना और सामग्री
शुरुआती दिनों में, प्राकृतिक रबर मुख्य सामग्री थी, और आधुनिक समय में सिंथेटिक रबर का ज्यादातर उपयोग किया जाता है। तन्यता प्रतिरोध को बढ़ाने के लिए सूती या नायलॉन का धागा बनाया जाता है।
बेल्ट बॉडी के दोनों किनारे कामकाजी सतह हैं, और कोण आमतौर पर 40 डिग्री होता है, जो संबंधित चरखी के खांचे कोण के लिए उपयुक्त होता है।
विशेषताएँ
कम लागत: वी-बेल्ट की निर्माण प्रक्रिया अपेक्षाकृत सरल है, और उपयोग की जाने वाली सामग्री की लागत कम है, इसलिए इसकी कुल कीमत अपेक्षाकृत कम है, जो लागत के प्रति संवेदनशील अनुप्रयोग परिदृश्यों के लिए उपयुक्त है।
मजबूत अनुकूलनशीलता: चरखी की समानता की आवश्यकताएं अधिक नहीं हैं, और स्थापना और डिबगिंग अपेक्षाकृत आसान है। यह अभी भी कम इंस्टॉलेशन सटीकता आवश्यकताओं वाले कुछ पुराने उपकरण या मशीनरी पर सामान्य रूप से काम कर सकता है।
पावर ट्रांसमिशन की विस्तृत श्रृंखला: विभिन्न आकारों और विशिष्टताओं को जरूरतों के अनुसार डिजाइन किया जा सकता है, और यह छोटी से बड़ी रेंज तक बिजली संचारित कर सकता है, जो विभिन्न शक्ति वाले विभिन्न उपकरणों के लिए उपयुक्त है।
सीमाएँ: ट्रांसमिशन दक्षता अपेक्षाकृत कम है, आम तौर पर 75% और 85% के बीच। तेज गति से चलने पर फिसलना आसान होता है, जो ट्रांसमिशन प्रभाव को प्रभावित करता है। इसके अलावा, एक एकल V-बेल्ट आमतौर पर केवल एक घटक को चला सकता है। जब कई घटकों को चलाने की आवश्यकता होती है, तो कई बेल्टों को एक साथ उपयोग करने की आवश्यकता होती है, जिससे इंजन डिब्बे की जगह घेरने और संरचनात्मक जटिलता बढ़ जाती है।
अनुप्रयोग परिदृश्य
V-बेल्ट का व्यापक रूप से वाणिज्यिक वाहनों, निर्माण मशीनरी और कृषि मशीनरी में उपयोग किया जाता है। उदाहरण के लिए, भारी ट्रकों और बसों के इंजनों में, V-बेल्ट का उपयोग अक्सर पानी पंप और वायु कंप्रेसर जैसे घटकों को चलाने के लिए किया जाता है; लोडर और उत्खनन जैसी निर्माण मशीनरी में, कठोर कामकाजी माहौल के कारण, उपकरण की रखरखाव लागत और स्थायित्व अधिक होना आवश्यक है, और वी -बेल्ट इस वातावरण के अनुकूल हो सकते हैं; ट्रैक्टर और हार्वेस्टर जैसी कृषि मशीनरी में, V-बेल्ट का भी उनकी कम लागत और मजबूत अनुकूलनशीलता के कारण व्यापक रूप से उपयोग किया जाता है।
मल्टी-V बेल्ट
मल्टी{0}}वी बेल्ट, जिसे मिश्रित वी-बेल्ट के रूप में भी जाना जाता है, फ्लैट बेल्ट बॉडी पर वितरित कई अनुदैर्ध्य पच्चर खांचे के साथ, वी-बेल्ट और फ्लैट बेल्ट के फायदों को जोड़ती है। ये पच्चर के आकार के खांचे चरखी पर संबंधित खांचे के साथ जाल बनाते हैं, जो अच्छा लचीलापन और अनुकूलन क्षमता बनाए रखते हुए अधिक शक्ति संचारित कर सकते हैं। यह एक ही समय में कई घटकों (जैसे जनरेटर + एयर कंडीशनिंग कंप्रेसर + स्टीयरिंग पंप) को मजबूत घर्षण और कम फिसलन के साथ चलाता है।
संरचना और सामग्री
आधार सामग्री ईपीडीएम रबर है, जिसमें उत्कृष्ट उच्च और निम्न तापमान प्रतिरोध (30 डिग्री से 120 डिग्री) है, और उत्कृष्ट तन्यता और थकान प्रतिरोध के साथ उच्च शक्ति वाले पॉलिएस्टर डोरियों का निर्माण किया गया है।
पच्चर के आकार के खांचे में लगातार गहराई और सटीक खांचे के बीच की दूरी होती है, जो बहु-ग्रूव पुली के संबंधित आकार के लिए उपयुक्त होते हैं।
विशेषताएँ
उच्च संचरण दक्षता: मल्टी{1}V बेल्ट का पच्चर के आकार का ग्रूव डिज़ाइन चरखी के साथ अपने संपर्क क्षेत्र को बढ़ाता है, इसमें मजबूत घर्षण होता है, और 90% से अधिक ट्रांसमिशन दक्षता तक पहुंच सकता है, जो पारंपरिक V{3}}बेल्ट से अधिक है। तेज़ गति से चलने पर, यह प्रभावी ढंग से फिसलन को कम कर सकता है और बिजली संचरण की स्थिरता सुनिश्चित कर सकता है।
अच्छा लचीलापन: बेल्ट बॉडी नरम है और छोटे झुकने वाले त्रिज्या के अनुकूल हो सकती है। यह जटिल ट्रांसमिशन पथों में लचीले ढंग से काम कर सकता है और इंजन डिब्बे में कॉम्पैक्ट लेआउट आवश्यकताओं के लिए उपयुक्त है।
लंबा जीवन: यह ईपीडीएम जैसे उच्च {{0}प्रदर्शन रबर सामग्री का उपयोग करता है, जो उच्च शक्ति फाइबर सुदृढीकरण परत के साथ संयुक्त होता है, और इसमें उत्कृष्ट उम्र बढ़ने का प्रतिरोध, उच्च और निम्न तापमान प्रतिरोध और थकान प्रतिरोध होता है। प्रतिस्थापन आवृत्ति और रखरखाव लागत को कम करते हुए सेवा जीवन 90,000-150,000 किलोमीटर तक पहुंच सकता है।
एक ही समय में कई घटकों को चला सकता है: सर्पेन्टाइन बेल्ट के समान, एक मल्टी{0}}V बेल्ट कई सहायक घटकों को चला सकता है, ट्रांसमिशन सिस्टम संरचना को सरल बना सकता है और इंजन के एकीकरण में सुधार कर सकता है।
अनुप्रयोग परिदृश्य
आधुनिक सेडान और कॉम्पैक्ट यात्री कारों के इंजन सहायक ट्रांसमिशन सिस्टम में मल्टी - वी बेल्ट का व्यापक रूप से उपयोग किया जाता है। इस प्रकार का इंजन कॉम्पैक्ट लेआउट और उच्च ट्रांसमिशन दक्षता का अनुसरण करता है, और मल्टी{3}}V बेल्ट की मल्टी-टास्किंग क्षमता पूरी तरह से अनुकूलित होती है।
दांतेदार V-बेल्ट
दांतेदार वी-बेल्ट एक दांतेदार संरचना वाला बेल्ट है जिसे पारंपरिक वी-बेल्ट के अंदरूनी हिस्से में जोड़ा जाता है। यह न केवल दोनों तरफ शक्ति संचारित करने वाले V-बेल्ट की विशेषताओं को बरकरार रखता है, बल्कि पुली पर दांतों के खांचे के साथ आंतरिक दांतों की जाली के माध्यम से संचरण की स्थिरता और सटीकता में भी सुधार करता है।
संरचना और सामग्री
मुख्य बॉडी सिंथेटिक रबर से बनी है, जिसमें तन्य शक्ति बढ़ाने के लिए स्टील के तार या एरामिड फाइबर का निर्माण किया गया है। भीतरी दांत का पैटर्न चरखी के साथ जाल की सटीकता में सुधार करने के लिए घिसाव प्रतिरोधी रबर से बना है।
वी-सेक्शन कोण 40 डिग्री है, टूथ पैटर्न रिक्ति एक समान है, और यह चरखी के टूथ ग्रूव डिजाइन के लिए उपयुक्त है।
विशेषताएँ
उच्च संचरण सटीकता: आंतरिक दांत का डिज़ाइन बेल्ट और चरखी के बीच अधिक सटीक जाल बनाने में सक्षम बनाता है, ट्रांसमिशन प्रक्रिया के दौरान पर्ची को कम करता है, और इसमें सामान्य वी -बेल्ट की तुलना में उच्च ट्रांसमिशन सटीकता होती है, जो ट्रांसमिशन सटीकता के लिए उच्च आवश्यकताओं वाले परिदृश्यों को पूरा कर सकती है।
अच्छी उच्च गति स्थिरता: उच्च गति पर चलने पर, दांत की संरचना मजबूत काटने की शक्ति प्रदान कर सकती है, प्रभावी ढंग से फिसलने से रोक सकती है, ट्रांसमिशन को अधिक स्थिर और विश्वसनीय बना सकती है, और उच्च गति वाले इंजनों की ट्रांसमिशन आवश्यकताओं को पूरा कर सकती है।
मजबूत थकान-रोधी प्रदर्शन: उच्च गुणवत्ता वाली सामग्री और उन्नत विनिर्माण तकनीक का उपयोग करते हुए, यह बार-बार झुकने और खिंचाव का सामना कर सकता है, और इसका थकान-रोधी प्रदर्शन सामान्य वी{3}बेल्ट की तुलना में बेहतर है, और इसकी सेवा का जीवन लंबा है।
उच्च लागत: इसके अधिक जटिल संरचनात्मक डिजाइन और उच्च विनिर्माण प्रक्रिया आवश्यकताओं के कारण, लागत अपेक्षाकृत अधिक है, और इसका उपयोग आमतौर पर उच्च प्रदर्शन आवश्यकताओं वाले उपकरणों पर किया जाता है।
अनुप्रयोग परिदृश्य
दांतेदार वी-बेल्ट का उपयोग अधिकतर उच्च{{1}स्पीड इंजनों के लिए किया जाता है। इन मॉडलों में उच्च इंजन गति और मजबूत शक्ति होती है, और ट्रांसमिशन स्थिरता और परिशुद्धता के लिए अत्यधिक उच्च आवश्यकताएं होती हैं। दांतेदार वी-बेल्ट उनकी कठोर कामकाजी परिस्थितियों को पूरा कर सकते हैं।
V-बेल्ट से जुड़ा
जुड़े हुए V-बेल्ट समान विशिष्टताओं के कई V-बेल्टों से बने होते हैं जो एक संपूर्ण रूप बनाने के लिए शीर्ष पर एक कनेक्टिंग परत द्वारा एक साथ जुड़े होते हैं। सुनिश्चित करें कि ट्रांसमिशन के दौरान कई बेल्ट समान रूप से तनावग्रस्त हों और समकालिक रूप से चलें, और असमान भार के कारण एकल बेल्ट को समय से पहले होने वाले नुकसान से बचाएं।
संरचना और सामग्री
एक एकल V{0}}बेल्ट एक सिंथेटिक रबर + फाइबर सुदृढीकरण परत का उपयोग करता है, और शीर्ष एक उच्च शक्ति रबर या कपड़े की परत से जुड़ा होता है। समग्र लचीलापन अच्छा है और बहु-कोणीय संचरण के अनुकूल हो सकता है।
कनेक्टिंग परत तन्य और आंसू प्रतिरोधी है, यह सुनिश्चित करती है कि कई बेल्ट एक साथ खिंचे और पीछे हटें।
विशेषताएँ
एकसमान बल: कनेक्टिंग परत कई V-बेल्टों को एक साथ जोड़ती है। ट्रांसमिशन प्रक्रिया के दौरान, प्रत्येक बेल्ट द्वारा वहन किया जाने वाला भार अधिक समान होता है, अत्यधिक बल के कारण एकल बेल्ट की समयपूर्व क्षति से बचा जाता है, और बेल्ट की समग्र सेवा जीवन में सुधार होता है।
अच्छी ट्रांसमिशन स्थिरता: एकाधिक बेल्ट समकालिक रूप से चलते हैं, जिससे एकल बेल्ट के फिसलन या कूदने के कारण ट्रांसमिशन में उतार-चढ़ाव कम हो जाता है, जिससे बिजली ट्रांसमिशन अधिक स्थिर हो जाता है और उपकरण का स्थिर संचालन सुनिश्चित होता है।
आसान स्थापना: चूंकि यह संपूर्ण है, इसलिए स्थापना के दौरान प्रत्येक बेल्ट को अलग से समायोजित करने की आवश्यकता नहीं है, जो स्थापना प्रक्रिया को बहुत सरल करता है और कार्य कुशलता में सुधार करता है।
कम रखरखाव लागत: यद्यपि समग्र प्रतिस्थापन विधि का एक बार का निवेश अधिक है, यह एक ही बेल्ट के बार-बार प्रतिस्थापन के कारण होने वाली रखरखाव लागत और डाउनटाइम को कम करता है।
अनुप्रयोग परिदृश्य
सीम वी - बेल्ट का उपयोग मुख्य रूप से उन अवसरों में किया जाता है जिनके लिए बड़े पावर ट्रांसमिशन और उच्च ट्रांसमिशन स्थिरता आवश्यकताओं की आवश्यकता होती है, जैसे भारी ट्रकों और बस जनरेटर सेट के डीजल इंजन, बड़े जनरेटर सेट, जहाज इंजन इत्यादि। इन उपकरणों में, इंजन को बड़े सहायक घटकों को चलाने की आवश्यकता होती है, और संचारित करने के लिए आवश्यक शक्ति बड़ी होती है। उपकरण के सामान्य संचालन को सुनिश्चित करने के लिए सीम वी बेल्ट कई बेल्टों के समन्वित कार्य के माध्यम से शक्ति संचारित कर सकता है। उदाहरण के लिए, बड़े डीजल जनरेटर सेटों की ट्रांसमिशन प्रणाली में, पानी पंप और तेल पंप जैसे महत्वपूर्ण घटकों को चलाने के लिए सीम वी - बेल्ट का व्यापक रूप से उपयोग किया जाता है।
उपरोक्त छह प्रकार के इंजन बेल्ट के परिचय, विशेषताओं और अनुप्रयोग परिदृश्यों के माध्यम से, हम देख सकते हैं कि प्रत्येक बेल्ट के अपने अद्वितीय फायदे और अनुप्रयोग का दायरा है। वास्तविक अनुप्रयोग में, ट्रांसमिशन सिस्टम के कुशल और स्थिर संचालन को सुनिश्चित करने के लिए उपकरण प्रदर्शन आवश्यकताओं, कार्य वातावरण, लागत बजट इत्यादि जैसे कारकों के अनुसार उपयुक्त बेल्ट प्रकार का चयन किया जाना चाहिए।
